電機功率 :5.5-380kw

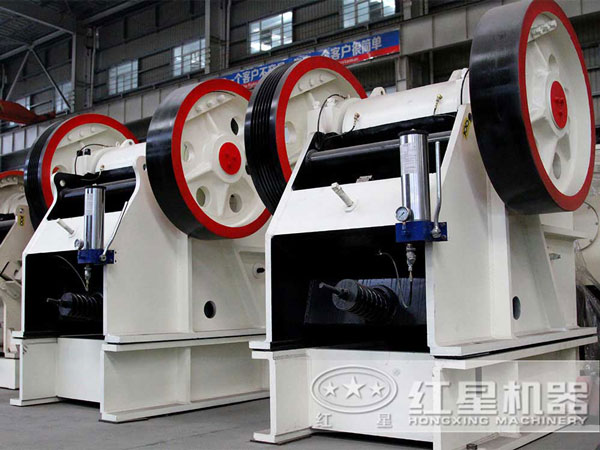

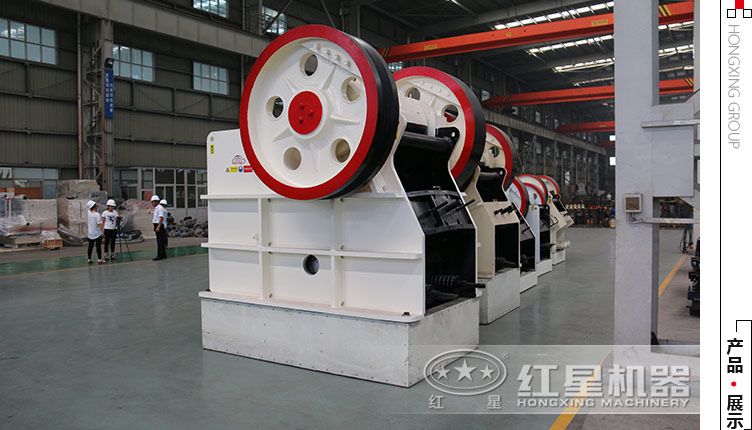

顎式粉碎機也稱鄂式粉碎機是破碎生產中較常用的粉碎設備,該機具有破碎比大、產量高、結構簡單、工作可靠、維修簡便、運營費用經濟等特點。近年來,我廠為滿足冶金、礦山、建筑等工業部門需要,專門研制了這款強力鄂式粉碎機。
該系列顎式粉碎機主要用于對各種抗壓強度不超過320MPa的礦石與大塊物料的中等粒度破碎,廣泛運用于礦山、冶煉、建材、公路、鐵路、水利和化工等行業。具有粗碎比大,粗碎后物料呈立方體顆粒等優點。
工作時,電動機驅動皮帶和皮帶輪,通過偏心軸使動顎上下運動,當動顎上升時肘板與動顎間夾角變大,從而推動動顎板向固定顎板接近,與其同時物料被壓碎或劈碎,達到破碎的目的;當動顎下行時,肘板與動顎夾角變小,動顎板在拉桿,彈簧的作用下,離開固定顎板,此時已破碎物料從破碎腔下口排出。隨著電動機連續轉動而破碎機動顎作周期運動壓碎和排泄物料,實現批量生產。
高硬物料粉碎非紅星顎式粉碎機莫屬,顎式粉碎機的工作部分是兩塊顎板,一是固定顎板(定顎),垂直(或上端略外傾)固定在機體前壁上 ,另一是活動顎板(動顎),位置傾斜,與固定顎板形成上大下小的粉碎腔(工作腔)。活動顎板對著固定顎板做周期性的往復運動,時而分開 ,時而靠近。分開時,物料進入粉碎腔,成品從下部卸出;靠近時,使裝在兩塊顎板之間的物料受到擠壓,彎折和劈裂作用而粉碎。
破碎比大、產品粒度均勻
粗碎腔深而且無死區,提高了進料能力與產量;粗碎比大,產品粒度均勻。
結構先進、運行可靠、運營費用低
潤滑系統安全可靠,部件更換方便,保養工作量小;墊片式排料口調整裝置,可靠方便。
適用范圍廣
排料口調整范圍大,增加了設備的靈活性,可滿足不同用戶的要求。
環保節能
節能單機節能15%~30%,系統節能一倍以上;噪音低,粉塵少。
型號 | 進料口尺寸 (mm) | 最大進料粒度 (mm) | 排料口調整范圍 (mm) | 處理能力(t/h) | 偏心軸轉速(r/min) | 電機功率 (kw) | 外形尺寸 (長×寬×高) (mm) |
PE 150×250 | 150×250 | 125 | 10-40 | 1-3 | 268 | 4P 5.5 | 760×700×860 |
PE 200×300 | 200×300 | 180 | 15-50 | 2-6 | 260 | 4P 7.5 | 915×780×990 |
PE 200×350 | 200×350 | 180 | 18-60 | 3-10 | 276 | 4P 11 | 1000×914×1112 |
PE 250×400 | 250×400 | 210 | 20-70 | 5-21 | 300 | 6P 15 | 1100×1032×1285 |
PE 400×600 | 400×600 | 340 | 40-100 | 16-64 | 270 | 6P 30 | 1623×1736×1615 |
PE 500×750 | 500×750 | 425 | 50-100 | 40-110 | 268 | 6P 55 | 1920×1850×1920 |
PE 600×750 | 600×750 | 500 | 150-200 | 80-240 | 268 | 6P 55 | 2020×1850×1920 |
PE 600×900 | 600×900 | 500 | 65-160 | 50-160 | 254 | 6P 55 | 2530×1900×2340 |
PE 750×1060 | 750×1060 | 630 | 80-180 | 110-320 | 245 | 8P 110 | 2680×2380×2785 |
PE 900×1200 | 900×1200 | 750 | 100-200 | 220-380 | 208 | 8P 110 | 3470×2876×3330 |
PE 1200×1500 | 1200×1500 | 1020 | 150-350 | 400-1000 | 180 | 8P 160-245 | 4850×3220×3680 |
PE 1500×1800 | 1500×1800 | 1200 | 220-350 | 500-1200 | 180 | 8P 280-380 | 5160×3660×4248 |
PEX 150×750 | 150×750 | 120 | 18-48 | 8-25 | 320 | 4P 15 | 1170×1575×1030 |
PEX 250×750 | 250×750 | 210 | 25-60 | 13-35 | 320 | 6P 22 | 1550×1730×1470 |
PEX 250×1000 | 250×1000 | 210 | 25-60 | 16-52 | 330 | 6P 30 | 1580×2006×1390 |
PEX 250×1200 | 250×1200 | 210 | 25-60 | 20-61 | 330 | 6P 37 | 1780×2214×1430 |
PEX 300×1300 | 300×1300 | 250 | 20-90 | 16-105 | 300 | 6P 55 | 2210×2320×1723 |
注:產量根據不同物料,進料粒度等因素其結果將有所不同
