應用范圍 :水泥、化工、礦山、冶金、礦山、耐火材料、道路建設等領域。
花崗巖作為一種較好的石材,它在建筑中的應用非常廣泛,前景非常看好。花崗巖鄂式破碎機是對該物料進行粉碎的理想設備,該設備是一種具有過載保護功能的復擺式鄂式破碎機,該設備在破碎過程中,又進一步增強其安全性,與此同時,本機可安全地用于物料中摻有極強極硬異物的惡劣條下的流程中連續破碎作業,具有很大的產品優勢。

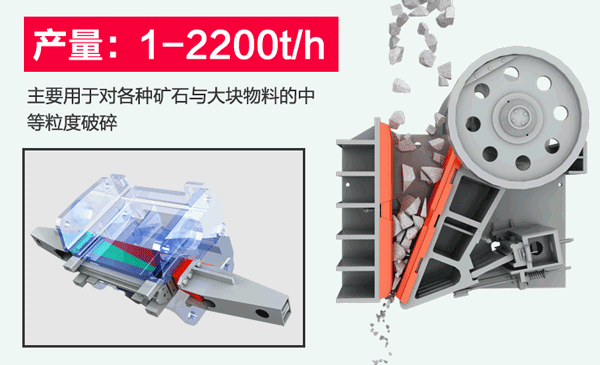

花崗巖鄂式破碎機工作時,電動機驅動皮帶和皮帶輪,通過偏心軸使動顎上下運動,當動顎上升時肘板與動顎間夾角變大,從而推動動顎板向固定顎板接近,與此同時物料被壓碎或劈碎,達到破碎的目的;當動顎下行時,肘板與動顎間夾角變小,動顎板在拉桿、彈簧的作用下,離開固定顎板,此時已破碎物料從破碎腔下口排出。隨著電動機連續轉動而破碎機動顎作周期性地壓碎和排泄物料,實現批量生產。
顎破機工作原理
1.結構優勢。該花崗巖鄂破主要由入料口、動鄂、偏心軸、低壓管、高壓管、液壓缸、滑靴體、肘板、破碎腔、出料口、固定鄂板、機架等組成,主機機架為焊接結構,經退火后加工,結構合理科學。
花崗巖鄂式破碎機結構
2.液壓優勢。該設備采用了液壓系統的配置,液壓系統是機器的過載保護裝置,它可以縮性肘板支撐油缸實現破碎機在超負荷狀態下的規避動作。
3.排料優勢。該設備破碎腔排料口渴進行調節,油缸后部兩翼的調整墊的厚度確定排料口的大小,即油缸缸體在導向槽中得位臵將決定了排料口的開口度。油缸缸體的移動可通過轉動中間頂桿手輪裝臵及轉動兩側拉桿螺母來實現,定位后必須退回中間的頂桿,破碎作業時該頂桿不與油缸缸底接觸。
花崗巖鄂式破碎機性能優勢展現
型號 | 進料口尺寸 (mm) | 最大進料粒度 (mm) | 排料口調整范圍 (mm) | 處理能力(t/h) | 偏心軸轉速(r/min) | 電機功率 (kw) | 外形尺寸 (長×寬×高) (mm) |
PE 150×250 | 150×250 | 125 | 10-40 | 1-3 | 268 | 4P 5.5 | 760×700×860 |
PE 200×300 | 200×300 | 180 | 15-50 | 2-6 | 260 | 4P 7.5 | 915×780×990 |
PE 200×350 | 200×350 | 180 | 18-60 | 3-10 | 276 | 4P 11 | 1000×914×1112 |
PE 250×400 | 250×400 | 210 | 20-70 | 5-21 | 300 | 6P 15 | 1100×1032×1285 |
PE 400×600 | 400×600 | 340 | 40-100 | 16-64 | 270 | 6P 30 | 1623×1736×1615 |
PE 500×750 | 500×750 | 425 | 50-100 | 40-110 | 268 | 6P 55 | 1920×1850×1920 |
PE 600×750 | 600×750 | 500 | 150-200 | 80-240 | 268 | 6P 55 | 2020×1850×1920 |
PE 600×900 | 600×900 | 500 | 65-160 | 50-160 | 254 | 6P 55 | 2530×1900×2340 |
PE 750×1060 | 750×1060 | 630 | 80-180 | 110-320 | 245 | 8P 110 | 2680×2380×2785 |
PE 900×1200 | 900×1200 | 750 | 100-200 | 220-380 | 208 | 8P 110 | 3470×2876×3330 |
PE 1200×1500 | 1200×1500 | 1020 | 150-350 | 400-1000 | 180 | 8P 160-245 | 4850×3220×3680 |
PE 1500×1800 | 1500×1800 | 1200 | 220-350 | 500-1200 | 180 | 8P 280-380 | 5160×3660×4248 |
PEX 150×750 | 150×750 | 120 | 18-48 | 8-25 | 320 | 4P 15 | 1170×1575×1030 |
PEX 250×750 | 250×750 | 210 | 25-60 | 13-35 | 320 | 6P 22 | 1550×1730×1470 |
PEX 250×1000 | 250×1000 | 210 | 25-60 | 16-52 | 330 | 6P 30 | 1580×2006×1390 |
PEX 250×1200 | 250×1200 | 210 | 25-60 | 20-61 | 330 | 6P 37 | 1780×2214×1430 |
PEX 300×1300 | 300×1300 | 250 | 20-90 | 16-105 | 300 | 6P 55 | 2210×2320×1723 |
注:產量根據不同物料,進料粒度等因素其結果將有所不同
