眾所周知，天然沙是一種區域性的材料，且受資源和運輸條件的限制，但是機制砂就不一樣了，它可以就地取材利用本地的原材料通過制砂設備進行人工機制砂的制造，也正因此如此，它被國家大力推廣，成為當下建設工程的主力砂源，那么機制砂用什么設備效果好？機制砂可以用于混凝土嗎？有哪些常見問題？

機制砂案例生產現場

一、機制砂用什么設備效果好？

人工機制砂作業使用制沙機就可以實現，但要說是在混凝土中應用，對出料要求嚴格、制砂整形效果好，使用HVI制沙機就再合適不過了，本段就來為您詳細介紹這款制砂設備及其在生產線中的應用。

①HVI制砂機-處理量為50~585t/h

該機進料＜55mm，循環3次可破碎成20目的成品；采用油電兩用的方式；液壓蓋可打開，方便檢修、查看；采用全新設計的組合式拋料頭，運行過程中出現磨損情況，只需更換磨損部分；制砂整形效果好于同等設備。

制沙整形效果好的HVI制沙設備

②HVI應用案例-時產200T河卵石制砂生產線

河卵石制沙生產視頻

二、機制砂可以用于混凝土嗎？有哪些常見問題？

只要是符合規定的機制砂，技術指標過關，就可以用在混凝土中，這是由機制砂本身的特點所決定。但是在真正應用中，還是存在很多問題，下文就來為您詳細分析機制砂混凝土的常見問題及其應對措施。

問題一、機制砂混凝土配比設計的一般原則是什么？

答：①“三低原則”

低水泥用量、低用水量、低收縮性能。

②用聚羧酸系外加劑

聚羧酸外加劑優點：高減水率、高保塌性、較好的工作性能、減少自收縮、無沉淀、環保。

混凝土用聚羧酸系外加劑的優勢羅列

問題二、什么樣的機制砂級配區間和細度模數配制混凝土合適？

答：Ⅰ區的砂級配較粗,保水能力差,宜配制富混凝土和低流動性混凝土；Ⅱ區的砂為中砂級配,配制普通混凝土較適宜；Ⅲ區的砂級配較細,用它配制混合料粘性稍大、保水較好,但混凝土干縮性較大、表面易產生細微裂縫。

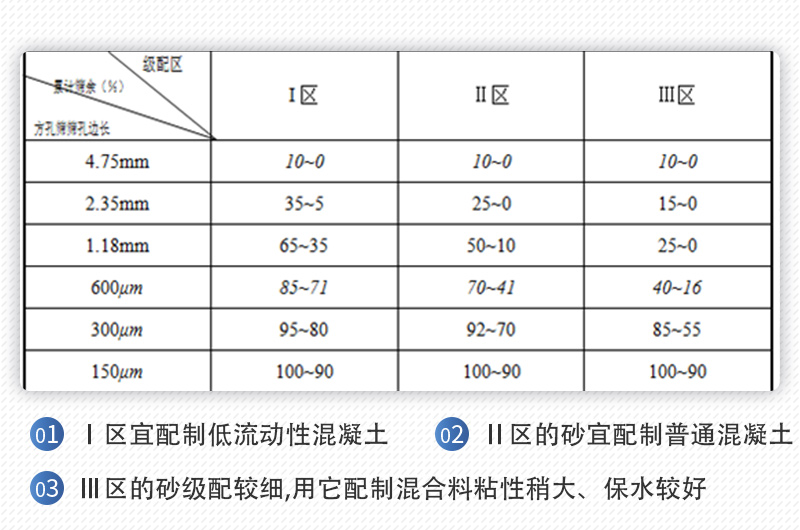

機制砂級配區間表

使用人工砂拌制混凝土，既能改善混凝土的工作性，又可以降低生產成本，提高企業的經營效益，同時又解決了環境污染問題，提高了資源利用率，形成綜合效益。

問題三：如何控制機制沙混凝土的早期開裂和收縮？

答：人工砂混凝土的抗裂性能與MB值關系較大，當MB值在0.6-1.8范圍內時，混凝土單位面積的總開裂面積和24小時收縮率隨MB值增大而增大。

研究表明，混凝土人工砂澆筑后24小時到92小時這段時間的收縮率較大，主要原因是石粉縮短了水泥水化的誘導期。

實際工程中，在滿足施工要求的前提下，盡量減小粗骨料的堆積空隙率，使孔隙率小于42%，盡可能控制較小的塌落度。

問題四：混凝土用機制砂砂率是多少？

答：砂率的大小對混凝土的和易影響很大，在泵送混凝土中，砂率一般為38%到41%，但對于非泵送的混凝土，砂率只需33%至37%，砂率不可過大，也不能過小，否則對強度都有影響。

加工生產的砂可以自用，也可以銷往混凝土攪拌站使用，了解混凝土用機制砂的常見問題及應對措施可降低因不符合要求而被退回的幾率，如果您對混凝土用砂要求還有其它疑問，可以免費咨詢人工客服，獲取更多相關資訊。
