立式錘破制砂機也稱錘式制砂機,是以沖擊形式破碎物料的一種設備,既能制沙子、又能產石子,一破頂兩破,適用于中等硬度的物料,如石灰石、爐渣、煤等細碎/制砂作業,關于其型號參數、工作原理、價格等相關內容,這里進行詳細介紹。
立式錘破制砂機型號目前有23款,每小時產量3-3000噸,有PC、PCZ、PCX系列,能夠是直接將1200毫米以下物料破碎至3到60毫米,具體立式錘破制砂機型號及參數下表,若不符合您的需求,也不用擔心,有研發設計團隊,提供量身定制服務。
規格 | 處理能力(t/h) | 電機功率 (kw) |
PC 400×300 | 3-10 | 4P 11 |
PC 600×400 | 6-22 | 4P 22 |
PC 800×600 | 10-40 | 4P 55 |
PC 1000×800 | 15-50 | 4P 75 |
PC 1000×1000 | 18-75 | 4P 90 |
PC 1200×1200 | 22-95 | 4P 132 |
注:產量根據不同物料,進料粒度等因素其結果將有所不同
型號 | 轉子直徑×長度 (mm) | 進料口(長×寬)(mm) | 最佳進料粒度 (mm) | 處理能力(t/h) | 電機功率 (kw) | 外形尺寸 長×寬×高 (mm) |
PCZ1308 | Φ1330×790 | 870×780 | ≤380 | 60-160 | 132 | 2880×2130×2390 |
PCZ1410 | Φ1400×1000 | 1060×740 | ≤450 | 80-210 | 2×90(160) | 2830×2100×2485 |
PCZ1610 | Φ1600×1000 | 1090×930 | ≤480 | 100-230 | 2×132 | 3370×2415×2750 |
PCZ1612 | Φ1600×1200 | 1340×1140 | ≤500 | 120-350 | 2×160 | 3370×2613×2750 |
PCZ1615 | Φ1600×1500 | 1570×1140 | ≤550 | 200-550 | 2×200 | 3370×2925×2750 |
PCZ1716 | Φ1700×1600 | 1420×1200 | ≤600 | 400-850 | 2×250 | 3520×3000×3210 |
PCZ1720 | Φ1700×2000 | 2030×1200 | ≤650 | 500-1000 | 2×400 | 3670×3390×3330 |
PCZ1920 | Φ1900×2000 | 1980×1210 | ≤750 | 800-1500 | 2×500 | 4490×3910×3600 |
PCZ2225 | Φ2200×2500 | 2530×1610 | ≤1000 | 1500-3000 | 1250 | 4890×5010×4560 |
注:產量根據不同物料,進料粒度等因素其結果將有所不同
型號 | 轉子直徑×長度 | 進料口 長×寬 | 最佳進料粒度 | 處理能力(t/h) | 電機功率 | 外形尺寸(長×寬×高 |
PCX 0706 | 700×570 | 618×510 | ≤150 | 30-70 | 75 | 1950×1340×1480 |
PCX 0808 | 800×750 | 780×610 | ≤150 | 45-100 | 132 | 2280×1790×1570 |
PCX 0910 | 900×1000 | 1070×750 | ≤200 | 70-200 | 2×110 | 2600×2200×1940 |
PCX 1012 | 1000×1180 | 1315×900 | ≤200 | 130-300 | 2×132 | 2760×2430×2290 |
PCX 1213 | 1260×1280 | 1430×1010 | ≤250 | 200-350 | 2×160 | 3067×2622×2580 |
PCX 1216 | 1260×1490 | 1630×1010 | ≤250 | 230-500 | 2×200 | 3067×2832×2580 |
PCX 1220 | 1260×1950 | 2090×1010 | ≤250 | 300-700 | 2×220 | 3067×3380×2580 |
PCX 1622 | 1600×2150 | 2300×950 | ≤300 | 400-1200 | 2×315 | 4120×3680×3200 |
注:產量根據不同物料,進料粒度等因素其結果將有所不同

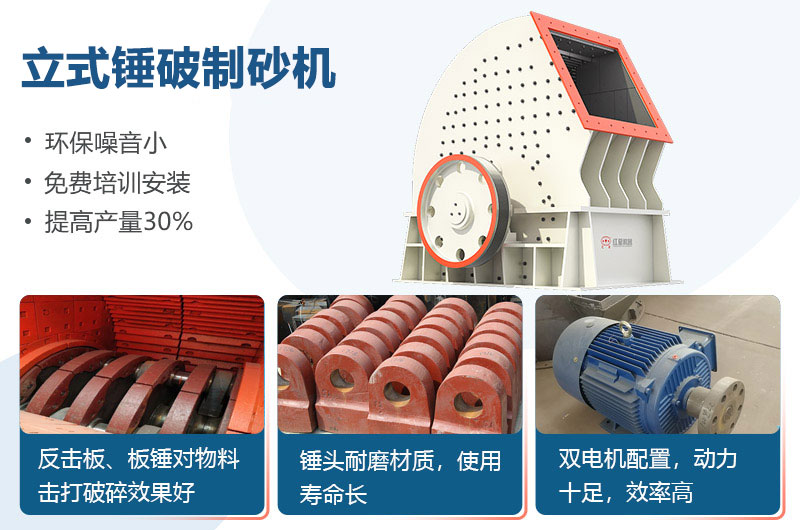

立式錘破制砂機圖片
小型立式錘破制砂機圖片
立式錘破制砂機主要是有箱體、轉子、錘頭、反擊襯板、篩板、出料口、鏈接機構等結構組成,機架部分為三分體結構,只須打開破碎機后部機殼,即可進行更換板錘、破碎板、襯板等檢修維護作業。

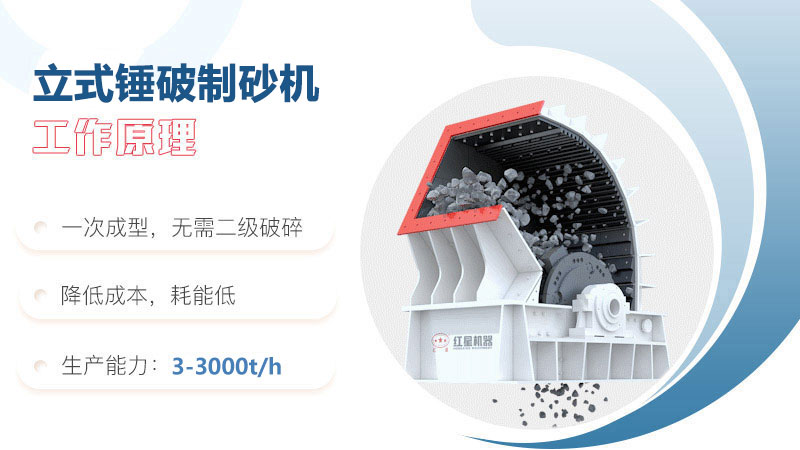

立式錘破制砂機工作時,電動機帶動轉子作高速旋轉,物料均勻的進入破碎機腔中,高速回轉的錘頭沖擊、剪切撕裂物料致物料被破碎,同時,物料自身的重力作用使物料從高速旋轉的錘頭沖向架體內擋板、篩條,大于篩孔尺寸的物料阻留在篩板上繼續受到錘子的打擊和研磨,直到破碎至所需出料粒度后通過篩板排出機外。
1、優化后的機體構造確保了設計的合理性,工藝流程得到簡化,減少了占地空間,有效控制了成本支出。
2、創新采用自適應流放設計,在成型區域配置了可調式反擊板,并預留間隙,使得小于該間隙的物料能直接順暢排出,無需二次破碎過程,提升了處理效率。
3、裝備了全自動化控制系統,支持遠程操控功能,不僅大幅增強了作業靈活性,還為安全生產提供了堅實保障。
4、選用耐磨材質打造錘頭、篦板及反擊板,延長了關鍵部件的使用壽命,降低維護更換頻次。
5、整機集成封閉式結構與防塵消音解決方案,有效遏制了生產環境中的粉塵擴散和噪音污染,營造更清潔、安靜的工作環境。
6、外置的油泵、油箱及獨立潤滑系統設計,搭配智能監控功能,能在油溫異常升高或油液流動不暢時立即觸發停機保護,確保設備穩定運行并延長機械壽命。
山東客戶破碎制砂現場圖片
立式錘破制砂機價格范圍廣泛,從幾萬到幾十萬不等,具體數額因設備種類、型號及制造商而異,市場上存在的多樣性反映了不同品牌間在原料選擇、制造工藝、品質控制以及銷售策略上的差異,因此,確切的單臺設備價格需直接向生產廠家詢問。
河南紅星廠家采取自產自銷模式,擁有長期穩定的合作伙伴關系,其生產過程中對原材料實行嚴格篩選,并建立了完善的質量管理體系和嚴謹?shù)某鰪S檢驗標準,客戶可親臨工廠參觀考察,不僅提供多樣化的購機優惠,還配備技術團隊,負責現場安裝、調試工作,并對客戶進行技術培訓,確保后期穩定運行,具體立式錘破制砂機價格多少,可免費咨詢了解,有經理一對一服務。
